地埋变压器的结构特点和示意图

地埋式变压器主要由地埋式变压器和广告灯箱式的户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。广告灯箱式的户外开关设备为集广告牌及户外开关设备为一体的混合结构，安装在地面。箱体内部为户外高低压配电柜，两侧为广告灯箱，具有极佳的视觉效果。

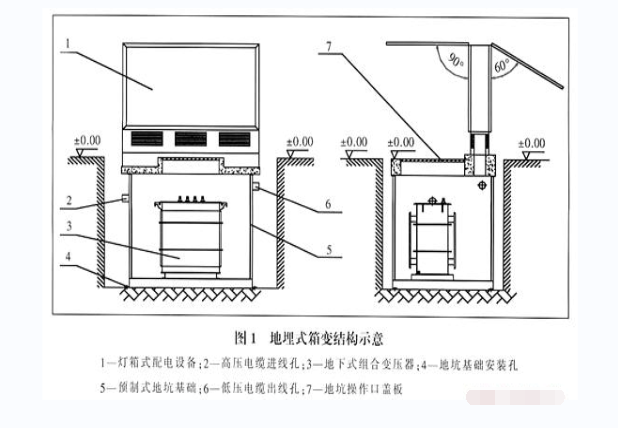

结构示意图：

 结构特点：

    地下式组合变压器

    地埋变采用的地下式组合变压器具有以下特点：

    (1)箱体采用不锈钢制作、全密封，防护等级达IP68，可浸入水中运行。

    (2)高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式，运行更加安全。

    (3)采用环烷基变压器油，确保具有良好的散热能力，

    (4)可采用非晶合金铁心，节能效果显著。

    (5)绝缘耐热等级高，环保。

    (6)后备及插入式熔断器，给予变压器更安全的保护。

    (7)负荷开关具有二、三、四位置形式，适用于多种供电系统。

河南创联汇通电气有限公司作为一家专业生产地埋式变压器的企业，不仅为用户提供高品质产品，同时也提供优秀的客户服务和专业的技术支持。如果你正在寻找一家靠谱的地埋式变压器厂家，请选择河南创联汇通电气有限公司，我们将竭诚为您服务！
