YBDM-12系列地埋型箱式变电站

YBDM-12系列地埋型箱式变电站

YBDM-12系列地埋型箱式变电站(简称地埋式箱变) ，也称为地下式变压器，是在充分研究和探讨现代城市建设和管理的基础上， 新开发出的新一代箱式变。其主体部分或全部埋入地下，占地很少，甚至不占地，视觉效果非常好，有效解决了城市用地紧张和城市牛皮癣的矛盾，与周边环境和谐统一，备受广大专家和用户的推崇。

概述：

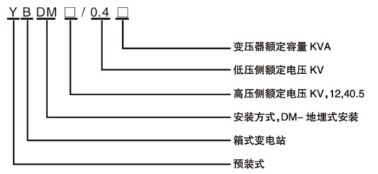

①型号及含义：

②使用条件：

a)海拔高度

海拔高度不超过1000m

b)环境温度

最高温度+40℃

最低温度-30℃

c)相对湿度

在25℃时，空气相对湿度不超过95%，月平均不超过90%。

d)安装环境

安装环境应无明显污移、无爆炸性、腐蚀性气体和粉尘。安装场所应无剧烈震动冲击和不能安放在地势低洼处。

③主要技术参数

三、全地埋式箱变的结构特点

全地埋型预装式变电站的成套装置全部安装于一个全密封的箱体内部，箱体内部分为高压开关室、变压器室、低压开关室。每室均备有照明装置，并附有闭锁开关及备有强制通风装置及温度控制，加热器等设备。

上述所有设备整体设置于地平面以下，它的内部设备和常规地面上预装式变电站相同，均由10kV输入电压经变压器降为400/220V配电电压再送配至使用负荷点，这种全地埋型预装式变电站的关键技术是箱体的密封性、防腐能力和抗压能力，具体来说：

1、箱体从底部至墙身要能经五十年的地下浸埋不出现一丝一点的腐蚀现象；

2、要承受泥土和地下水压力的挤压浸透，而墙体保持完好；

3、设备通道口、人员出入口、电缆进入口等所有密封点必须能经得起地下水的渗透压力，而内部无水渍出现，且保持墙体内部干燥无潮湿现象。

YBDM全地埋型预装式变电站除满足上述最基本的要求，它最主要还具备三大功能：

1、箱体窄的一端设有两个接水槽，下雨天，雨水能迅速经接水槽排入下水道，而不会进入预装式变电站内部；

2、接水槽除了起雨天排水作用，同时亦是箱体内部循环通风的进风口，空气经进风口进入箱体内形成交换，能保持箱体内温湿度均衡，使变压器温升下降；

3、一旦遇上50年或百年一遇的洪水泛，地下水上涨造成下水道倒灌，接水槽无法排水时，通风装置将自动关闭，使箱体内外隔离，对设备毫无影响面预装式变电站继续运行。更多内容可登录河南创联汇通官网进行咨询！
