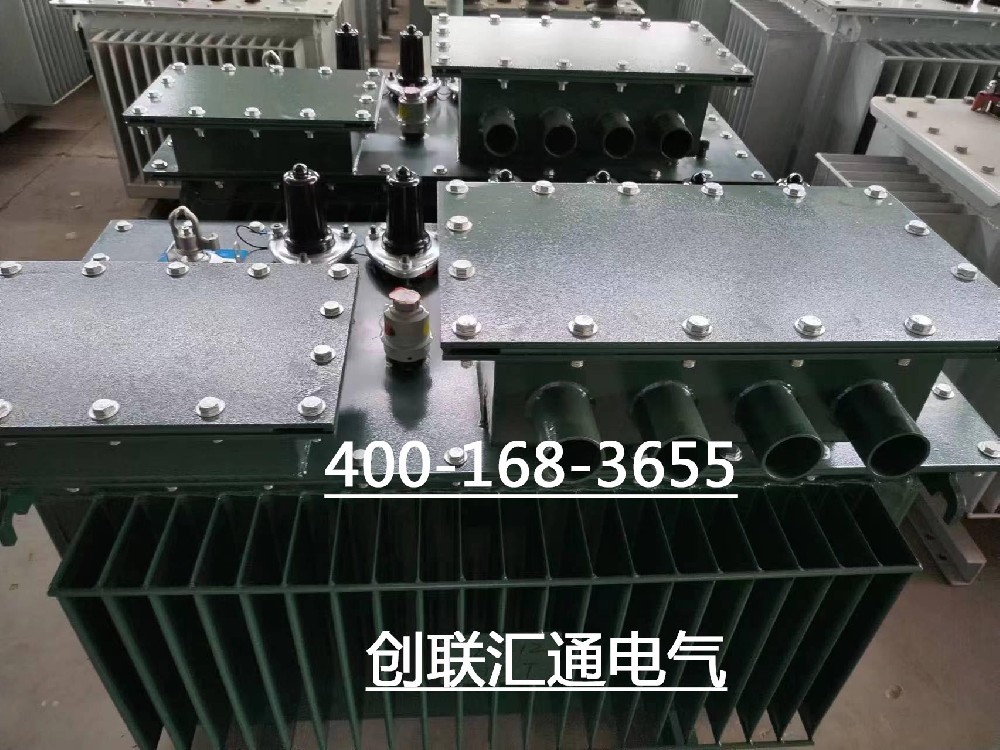

s11 - md防水全密封全绝缘地埋变压器地下变电站

s11 - md型地埋式配电变压器铁芯采用冷轧硅钢人字接头，采用低损耗阶跃堆叠系统。高低压线圈采用圆柱和螺旋绕线结构。变压器低压侧的水密箱结构采用高压侧的头部带防水电缆产品具有防污染、防水性强、空载电流大、噪音低、损耗低、温度低等特点，产品可充电连续运行一定时间浸泡等优点。技术指标先进，结构独特，外观精美，是特别适用于地下隧道等水环境的一种高科技、高性能节能产品。该变压器可埋在地下坑中，满足单环高压供电的需要，适用于距离较远但负荷较小的系统，如道路、桥梁、隧道等。

地埋式变压器分成地上和地下二部分，适合城市环境（安装在地下室或地窖内），尤其适合人口密集的中心城市。

使用条件:

1，海拔:≤1000m

2，最高环境温度:+40℃

3，最高日平均温度:+30℃

4)年最高平均温度:+20℃

5)最低环境温度:-25℃

6)室外坑内、隧道壁坑内

7)坑内运行条件:满足水浸在变压器顶盖以上1m以上，运行120天

要求环网型地理变压器可根据用户需要增加四位置负载开关，终端地埋变压器可增加两位置负载开关

特点:

A.高压进线采用两个(一进一出)三相一体插拔式高压电缆接头;

B.低压出线采用三相四线一体插拔式低压电连接器;

C.高压侧设有限流熔断器保护;

d、外壳采用A3钢，并做防护处理;

E.防护等级IP68，可在水中浸泡一段时间，可达120天;

F.在坑内运行时，升限符合gb10944-1996的要求。
