非晶合金SH15三相地埋变压器

非晶合金SH15三相地埋变压器

2023-11-01 16:43:22

在线咨询


SH15型非晶合金变压器采用非晶合金材料代替传统的冷轧硅钢片。因此,这类变压器的空载损耗很低,仅为传统硅钢铁芯的五分之一左右。非晶合金变压器大量推广应用,不仅节省了能源,而且节省了发电容量,降低了发电过程中的燃油消耗,减少了环境污染。


产品特点

1.超低损耗、节能、高效率;

2.工作温度低,绝缘老化慢,使用寿命长;

3.过载能力强,机械强度高;

4. 当非晶铁芯通过高频磁通时,仍具有低铁损和低励磁电流,不会引起铁芯饱和问题。因此,具有非晶铁芯的sch15具有更好的抗谐波能力;

5.投资回报很快。



技术特征

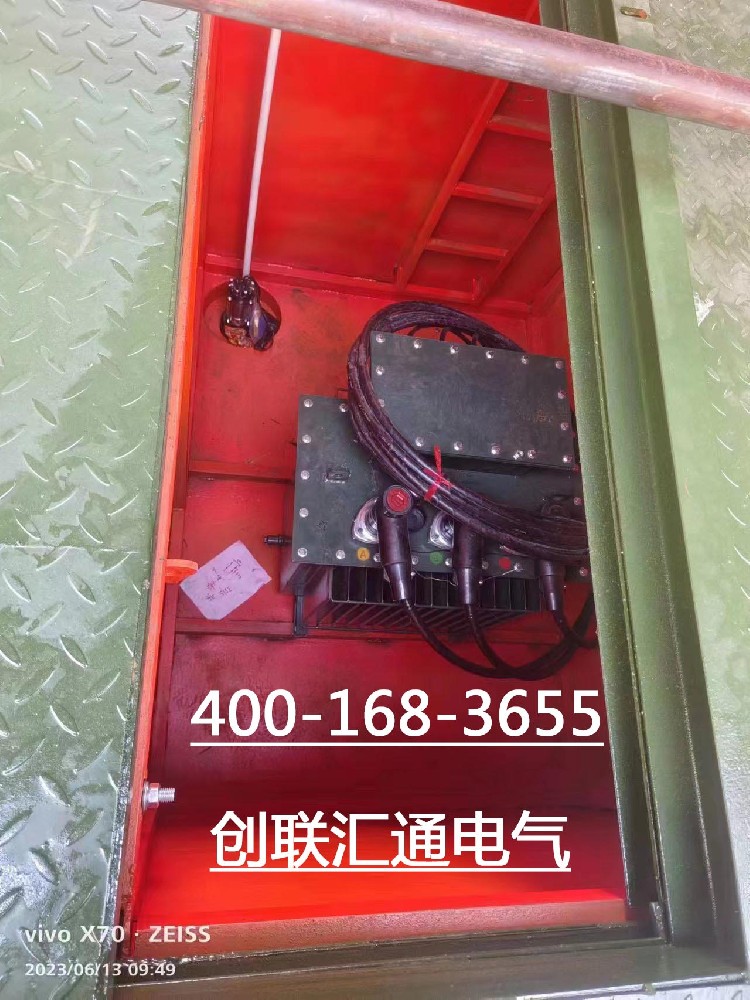

1、适合城市环境(安装在地下室或地窖内),尤其适合人口密集的中心城市
2、适合街道、高速公路、桥梁、隧道、停车场、机场、港口、旅游景点等的照明和动力系统
3、高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式
4、箱体外壳采用防腐不锈钢制作、全密封、在一段时间内可浸入水中
5、保护系统充分考虑操作方便和安全性,配件采用美国的COOPER公司产品;
6、采用操作棒操作地埋式变压器,具有与组合变压器一样的运行方式
7、充分考虑散热条件的特殊性,变压器采取了低损耗与低温度设计;

8、变压器地窖内安装防水进入保护及自动排水措施。


技术规范
1、额定电压:高压6/10kV 、低压0.4kV
2、容量范围:30 、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000kVA
3、频率:50Hz
4、相数:单相、三相
5、联结组标号:Dyn11、Yyn0
6、阻抗电压:按国家标准
7、使用环境:地下室或地窖内
8、损耗:达到国家标准S11系列参数
9、外壳防护等级:IP68
10、声级:小于或等于55dB
11、 a、海拔不超过1000米; b、环境温度 最高温度:+40℃; 最高日平均温度:+30℃; 最高年平均温度:+20℃; 最低气温:-25℃
