半地埋式变电站

地埋式箱变就是为了满足上述领域的要求而设计开发的全新的一种电力成套设备。地埋式箱变主要由地埋式变压器和广告灯箱式的户外开关设备组成。地埋式变压器是由变压器、 高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的变电设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。广告灯箱式的户外开关设备为集广告牌及户外开关设备与一体的混合结构，安装在地面。箱体内部为户外高低压配电柜，两侧为广告灯箱，具有极佳的视觉效果。

地埋式箱变符合城市生态设计理念，占地面积小，美化环境，适用于城市交通主干道、住宅小区、机场、车站、高速公路等场所。将成为城市配网设备的改造趋势。

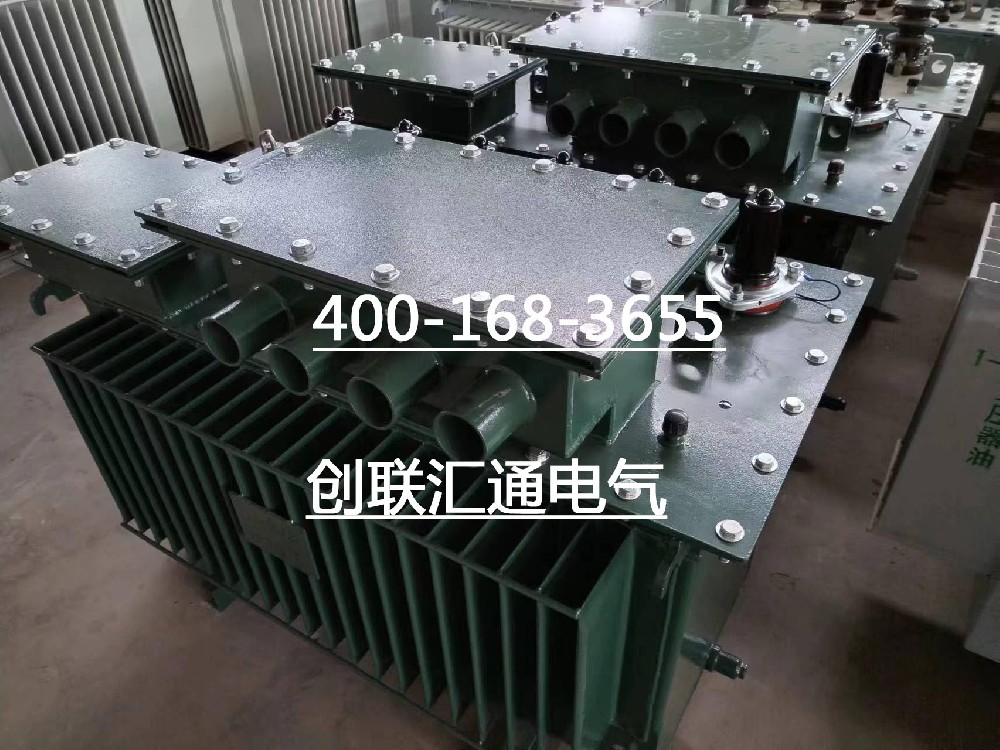

地埋式变压器主要技术参数及性能

1、 型号及规格：S11/13/15 MD与MRD系列

2、额定电压：高压 6/10kV，低压 0.4kV

3、容量范围：30～1000kVA

4、频率：50Hz

5、相数：三相

6、联结组标号：Dyn11

7、短路阻抗电压：4%-4.5%

8、绝缘水平：原边工频耐压：35kV，原边冲击耐压：75Kv，副边工频耐压：5Kv

9、损耗：达到国标 S11系列（硅钢片铁心），达到国标 S15系列（非晶合金铁心）

10、外壳防护等级：IP68

11、声级：小于或等于 50db

12、使用环境：地下室或地坑内

13、高压连接件：进口插入式密封肘头低压连接件：美国 3M防水密封材料

14、箱体结构：箱体外壳为整体型，采用防腐不锈钢制作。
