S11系列组合型地埋式管廊变压器

S11系列组合型地埋式管廊变压器

2023-10-24 16:27:48

在线咨询

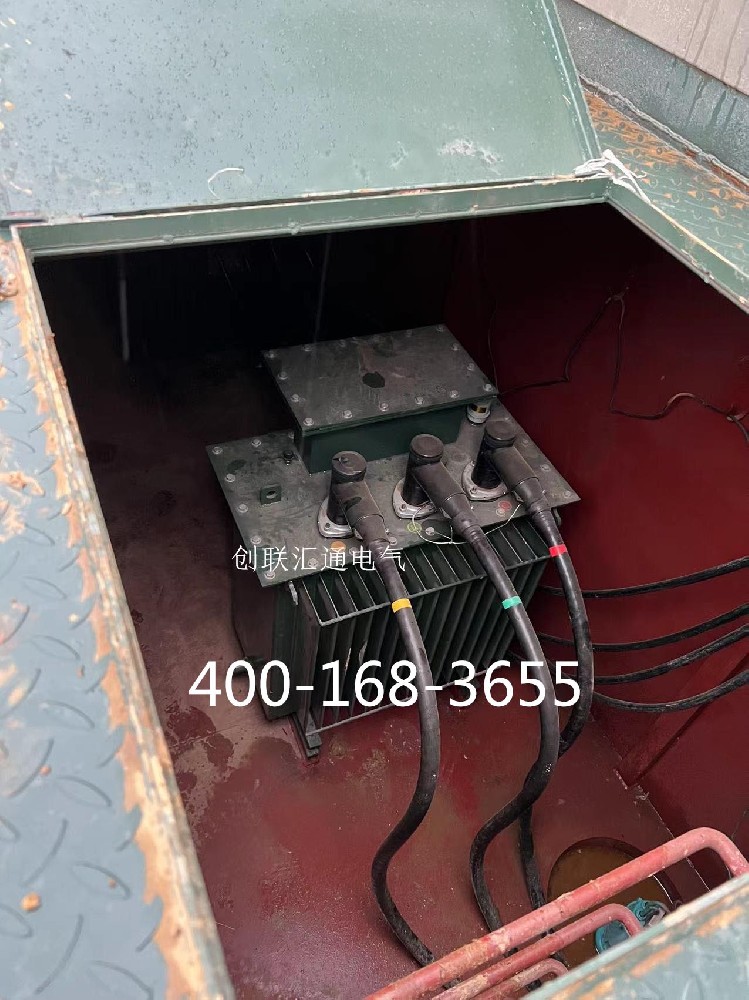

S11系列组合型地埋式管廊变压器具有防护等级高(IP68)、保护范围全、运行可靠、自动化程度高、免维护等优点。该款管廊变压器由地下式变压器和高低压电缆隔舱组成,采用全密封防水设计,可浸没于水中运行,同时其金属结构依照GB/T19285《埋地钢制管道腐蚀工程检验》中的相关要求进行处理,保证产品在严苛使用环境中的正常使用要求。




箱体主体采用不锈钢板或镀锌钢板制作,其余所有金属构件均采用喷砂、热喷锌、喷塑处理。通过此防腐工艺可保证设备在潮湿、重烟雾的环境中使用,耐腐蚀能力强;

检修门密封采用特殊设计及工艺,既保证维护时的便捷又不降低产品整体防护等级(IP68);

高、低压电缆进出线孔均采用先进生产工艺和特殊防水密封材料,使设备运行更安全;

采用新型油浸式高压负荷开关,与高压熔断器配合使用时可提供全范围保护;

油浸式高压负荷开关配备机械脱扣和电磁脱扣装置,所配熔断器具有撞击机构,有效防止变压器缺相运行的情况发生;

开关本体浸没于绝缘液中,通过主轴与箱体外部操作机构相连,设计精巧、装配简单;

具备24路开入量和12路电流电压模拟量采集、2路直流4~20mA数据采集,可测量U、I、P、Q、F、COSΨ、有功电度、无功电度等全电量;

具备6路继电器输出用于对具备遥控条件的开关进行远方控制;

有电量及非电量保护功能、故障录波功能,可记录最近发生的128次运行信息、操作信息及故障信息;

提供光电隔离RS485及以太网通讯接口,可选配无线接口通讯方式。

使用环境

海拔高度:≤1000m

环境温度:-25℃~+40℃(24h内测得的平均值不超过35℃)

相对湿度:日平均值不大于95%,月平均值不大于90%

安装倾斜度<3°,无经常性剧烈震动冲击场所

风速<35m/s

周围空气应无爆炸性、可燃性、腐蚀性气体和粉尘。
