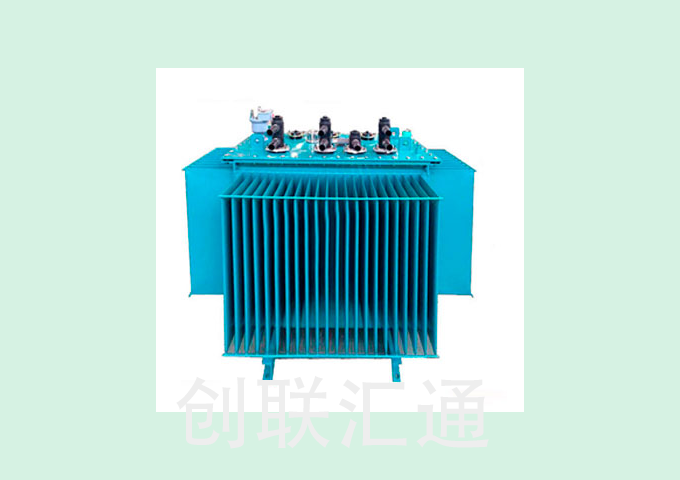

S11-MRD系列 10KV级地埋式变压器
额定容量：
额定电压：
联结组别编号：
产品用途：
S11-MRD系列 10KV级地埋式变压器
 |
|
外形示意图
标准+型号含义
 | 1.GB1094.1.2-1996 《电力变压器》 2.GB1094.3.5-2003 《电力变压器》 3.GB/T6451-1999 《三相油浸式变压器技术参数和要求》 4.GB/T15164-1994 《油浸式电力变压器负载导则》 5.JB/T10544-2006 《地下式变压器》 6.GB/T15164-1994 《油浸式电力变压器负载导则》 7.JB/T10544-2006 《地下式变压器》 8.绝缘水平：L175AC35/AC5 9.防护等级：IP68 |
技术参数
S11-MRD系列 10KV地埋式变压器技术参数表
额定 容量 KVA | 电压组合 | 联接组 标号 | 空载 损耗 W | 负载损耗 （75°C）W | 空载 电流 % | 短路 抗阻 % | ||
| 高压V | 高压分接 范围 | 低压 KV | ||||||
| 30 | 6.3 10 | ±2*2.5% | 0.4 | Dyn11 或 Yyn0
| 100 | 600 | 1 | 4 |
| 50 | 135 | 870 | 0.9 | 4 | ||||
| 63 | 155 | 1040 | 0.9 | 4 | ||||
| 80 | 175 | 1250 | 0.8 | 4 | ||||
| 100 | 205 | 1500 | 0.8 | 4 | ||||
| 125 | 240 | 1750 | 0.7 | 4 | ||||
| 160 | 275 | 2100 | 0.7 | 4 | ||||
| 200 | 330 | 2500 | 0.7 | 4 | ||||
| 250 | 400 | 2950 | 0.7 | 4 | ||||
| 315 | 475 | 3500 | 0.7 | 4 | ||||
| 400 | 570 | 4200 | 0.7 | 4 | ||||
| 500 | 680 | 5000 | 0.7 | 4 | ||||
| 630 | 805 | 6000 | 0.6 | 4.5 | ||||
| 800 | 980 | 7200 | 0.6 | 4.5 | ||||
| 1000 | 1155 | 10000 | 0.6 | 4.5 | ||||
| 1250 | 1365 | 11800 | 0.6 | 4.5 | ||||
| 1600 | 1645 | 14000 | 0.6 | 4.5 | ||||
专家咨询
- 地埋箱式变压器运行故障及其处理
- 答地埋箱式变压器运行故障及其处理:1、埋箱散热差变化大，容易加速变压器绝缘老化:该埋箱式变压器结构紧凑，变压器腔体积小，散热能力差。当天气炎热时，室内温度上升，甚至达到40度以上，严重阻碍了变压器的散热，加速了变压器的绝缘老化，增加了故障率。合理的安装是可行的降温措施，具体处理方法如下:1）将地埋式箱变的... 。
- 地埋式变压器的尺寸怎么算呢？
- 答地埋箱式变压器的尺寸由埋箱式变压器中的三个室决定，分为高压室、低压室和变压器室。... 。
- 景观地埋式变压器的优点
- 答城市让生活更美好。随着国家大力推进城市地下空间建设，重点改善城市土地利用，日益需要功能多样化的供配电设备，因此，景观式埋箱成为更为理想的选择。... 。
