地埋式箱变景观预装优化设计

地埋式箱变的结构特征

1、结构

地埋式箱式变压器主要由地埋式变压器和带广告灯箱的户外开关柜组成。地埋式变压器是一种新型紧凑型变电站设备，由变压器、高压负荷开关和熔断器组成。它安装在坑内，不占用地表空间，可以在水中浸没一段时间。广告灯箱式户外开关设备是集广告牌和户外开关设备于一体的混合结构，设备在地面。箱体内部为室外凹凸压配电柜，两侧为广告灯箱，视觉效果极佳。

2、特征

a、地下式进行组合变压器、地埋变选用的地下式组合变压器发展具有通过以下主要特征:

(1)箱体采用不锈钢制造，全密封，防护等级达到 IP68，可在水中工作。

(2)凹凸式压力进出线选用防水、全密封、全绝缘、全屏蔽的布线方式，工作更安全。

(3)选用环烷基变压器油，确保良好的散热能力。

(4)可选用非晶合金铁芯，节能效果明显。

（5） 绝缘材料耐热能力等级高，环保。

(6)备用和插入式熔断器，以保证变压器的安全维护。

(7)负荷开关有二位、三位和四位，适用于各种供电系统。

预制基坑基础，地面变形基坑基础是在工厂预制的，预制基坑基础具有以下特点:

(1)坑底可以用6mm以上的钢板预压，完全密封，保证地表水等杂物不能进入坑内；也可以是预制钢筋混凝土结构，并经过先进的防水技术处理，保证地基不渗漏。

（2） 地坑底部进行设置有集水池，并设备有受自动实现排水管理系统内部控制的潜水泵。

(3)坑内设备设有凹凸压力电缆设备支架，方便电缆设备固定。

(4)坑内设备有防水照明，便于维修。

(5)基础顶盖上设有可伸缩的人孔。

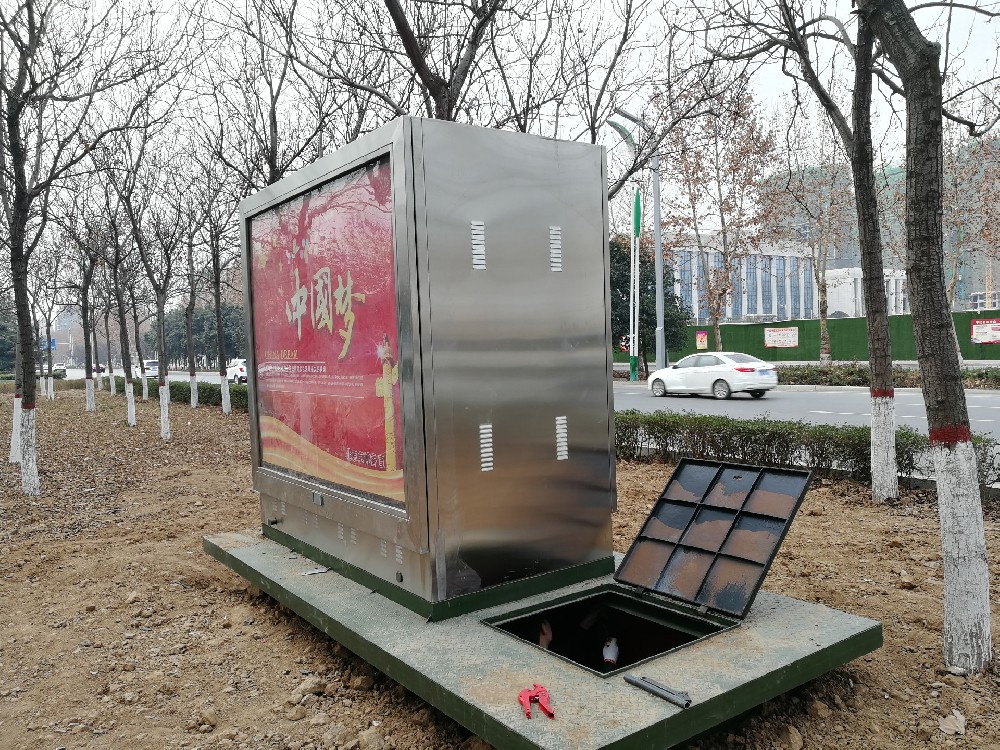

广告灯箱式户外开关柜

（1） 开关控制设备的维护外壳可以选用网络广告灯箱式结构，灯箱外壳的两门可全视点翻开，并有气动弹簧进行支撑企业定位，便于开关技术设备的操作和管理维护。

(2)灯箱上设有隔热层，隔热效果好。

(3)灯箱壳体两侧为广告牌，选用体积小、光源均匀的 LED 发光元件。

(4)广告灯箱与开关设备的门锁独立设置，灯箱的维护不影响开关设备的工作。

(5)灯箱壳体上设有声光报警装置，当灯箱壳体被外界损坏时可发出报警信号。

（6）开关控制设备可以选用双层门结构，防护技术等级抵达IP34，第二层为外表门，确保灯箱式外壳被损坏企业今后，低压柜依然抵达自己一个比较完好独立的户外低压系统产品的维护管理水平。

(7)隐藏在灯箱壳体内的风机可以自动排风并向坑底供气，降低温度。

防水和散热

埋地变压器的防水处理虽然埋地箱式变压器地下组合变压器承诺浸水，但为了地下变压器的长期安全可靠运行，对坑内基础的防水排水进行了全面规划。对于地下水位较低的地区(低于坑底)，选用预制坑结构。坑顶部的通风孔具有有用的通风和防雨能力。坑底用流水砂卵石铺砌，使水直接进入地下。对于地下水位高(高于坑底)的地区，选用预制全封闭混凝土坑结构，避免地表水流入和地下水进入坑内。

井下变压器的冷却，主要从以下几个方面来保证井下变压器的温升和冷却:

(1)地下变压器选用11系列低损耗产品或非晶合金铁芯产品，空载损耗和负载损耗大幅降低，发热量低。

（2） 变压器的耐热能力等级高，具有影响较大的温升裕度,也提高了工作变压器的过负荷增长才干。

(3)井下变压器采用环烷基基础油(或高点燃点油) ，可在极低温度下连续工作，不添加任何添加剂，油在高温下具有优良的粘度-时间特性，可加快活性速度，保证产品具有优良的散热能力。

(4)在配电箱与基坑之间，设置进风风机和排风风机，当局部组合变压器的温升达到设定值时，采用强制风\u002Fexhaust风机降温，以保证地下变压器的正常运行。

埋箱式变压器适用于住宅小区、城市公用变压器、繁忙城市、远距离路灯配电。埋箱外壳采用钢板或合金板制成，双顶盖，隔热性能好。外壳和骨架都是防腐蚀的，并有长期的室外条件。形状和颜色可以与环境相协调。设备很方便。箱式变压器底座下设有电缆室，低压室内设有人孔进入电缆室工作。

地埋式箱式变压器是一种新型变压器，由地下组合式变压器、室外凹凸式压力柜、灯箱检修外壳和预制地下变压器基础组成。是在工厂里已经提前完成的一整套地下变配电设备。变压器本体埋在地面以下，室外凹凸式压力柜安装在灯箱式检修外壳内，灯箱式检修外壳内的设备装有led光源。地埋式箱式变压器以其共同的规划和制造工艺，具有防爆和全浸的特点。由于地埋式箱式变压器占地少，对设备环境要求低，在很多场合可以靠近负荷中心设备，导致供电不严，大大减少了低压电缆的投入，减少了长时间的线损，节约了电费，也减少了传统箱式变压器和配电室带来的电磁辐射，起到了环保的效果。地埋式箱式变压器的出现，彻底解决了配电间、柱式变压器、箱式变压器占地广、设备难等供电系统的实际问题。广告灯箱的运行带动了后期的维护，地埋式箱变解决了城市用地难的问题，改变了老旧箱变城市牛皮癣的脏乱形象。
