YBD景观型地埋式箱变

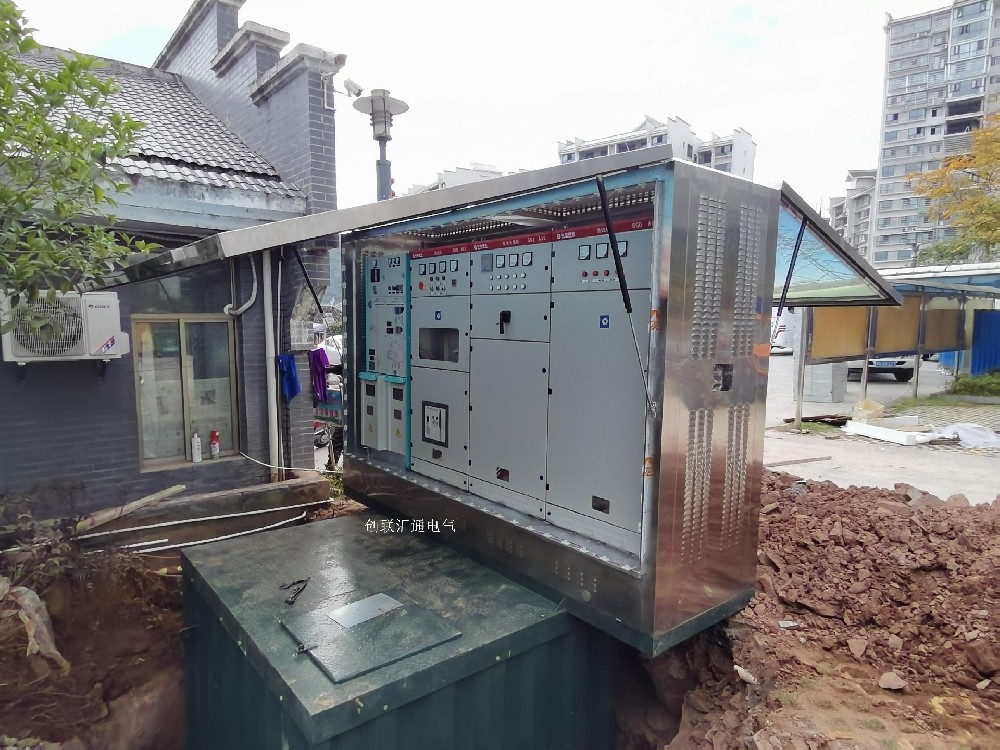

YBD系列景观型地埋式箱变主要由安装在地下的地下式变压器(含预制式地坑)和安装在地上的户外广告灯箱式高低压开关设备两部分组成。其中，地下式变压器是一种带有高压熔断器保护，能够一段时间内浸没入水中运行的新型配电变压器，在我国的机场、高速公路、桥梁、隧道等场所已经有了较为广泛的使用;户外灯箱式高低压开关设备的内部为户外高低压配电柜，箱体外侧为广告灯箱。可以根据周围环境、用户要求设计广告画的内容。整个产品占地面积小，美观大方，不但能与周围环境高度协调，还能实现广告作用。

使用环境
海拔高度:不超过1000M;
环境温度:最高气温+50C、最低气温-25C;最低气度:-25C;相对湿度:日平均值不大于95%;月平均值不大于90%;安装斜度不超过3度，无经常性剧烈振动冲击场所;周围空气无爆炸性、不受腐蚀或可燃性气体等明显污染;

主要技术参数
额定电压等级:35KV和10KV及以下频率:50HZ

1.高压单元额定电压：10kV，额定频率：50Hz，额定电流：630A，1min工频耐受电压(对地和相间/隔离断口)：42/48kV，雷电冲击电压：75/85kV，额定短时耐受电流：kA/2s，额定峰值耐受电流：50kA，防护等级：IP67，

2.低压单元额定电压：0.4kV，主回路额定电流：50-3200A，额定短时耐受电流：30kA/1s，额定峰值耐受电流：63kA，分支回路路数：0-32Way，防护等级：IP34，

3.变压器单元额定电压：10kV，额定容量：30-1600kVA，频耐电压：35kV，雷电冲击电压：95kV，联结级别：Dyn11，阻抗电压：4%/4.5%，损耗：S11，防护等级：IP68

YBD景观型地埋式箱变特点：

1、本产品由地下式变压器、灯箱式户外高/低压开关柜和预置式地坑组成。
2、灯箱式户外高/低压开关柜为双门式设计，即使灯箱遭受破坏后高低压设备仍然有独立的外壳防护。
3、预置式地坑为全密封防水式设计，地坑盖上铺高装饰地砖，并设置带锁的检修孔盖板。
4、地下式变压器的高压侧和低压侧均采取三相电缆同时插拔的连接方式，密封性能达到IP68水平，可长时间浸入水中运行。
