地埋式变压器主要技术参数

随着人们对生活档次要求的不断提高，对住宅地环境的要求也越来越高，景观式地埋箱的安全、方便、节能、环保的特点，可为打造绿色环保的高档精品小区提供优秀系统的解决方案，下面就有创联汇通的小编给大家介绍一下地埋式变压器各部分个参数，

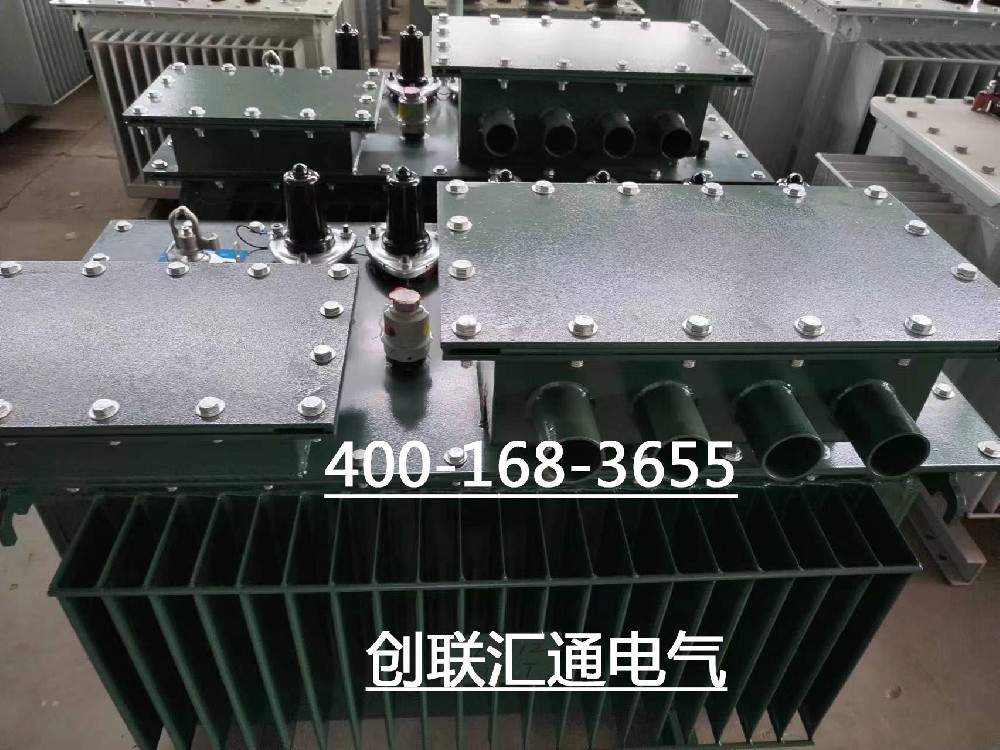

地埋式变压器图

一，地埋式变压器主要技术参数及性能

1、 型号及规格：ZGS11-Z（H） ·D-30～1000/10

ZGSH15-Z （H） ·D-30～1000/10

2、额定电压：高压 6/10kV，低压 0.4kV

3、容量范围：30～1000kVA

4、频率：50Hz

5、相数：三相

6、联结组标号：Dyn11

7、短路阻抗电压：4%-4.5%

8、绝缘水平：

原边工频耐压：35kV

原边冲击耐压：75Kv

副边工频耐压：5Kv

9、损耗：

达到国标 S11系列（硅钢片铁心）

达到国标 S15系列（非晶合金铁心）

10、外壳防护等级：IP68

11、声级：小于或等于 50db

12、使用环境：地下室或地坑内

13、高压连接件：进口插入式密封肘头

低压连接件：美国 3M防水密封材料

14、箱体结构：

箱体外壳为整体型，采用防腐不锈钢制作。

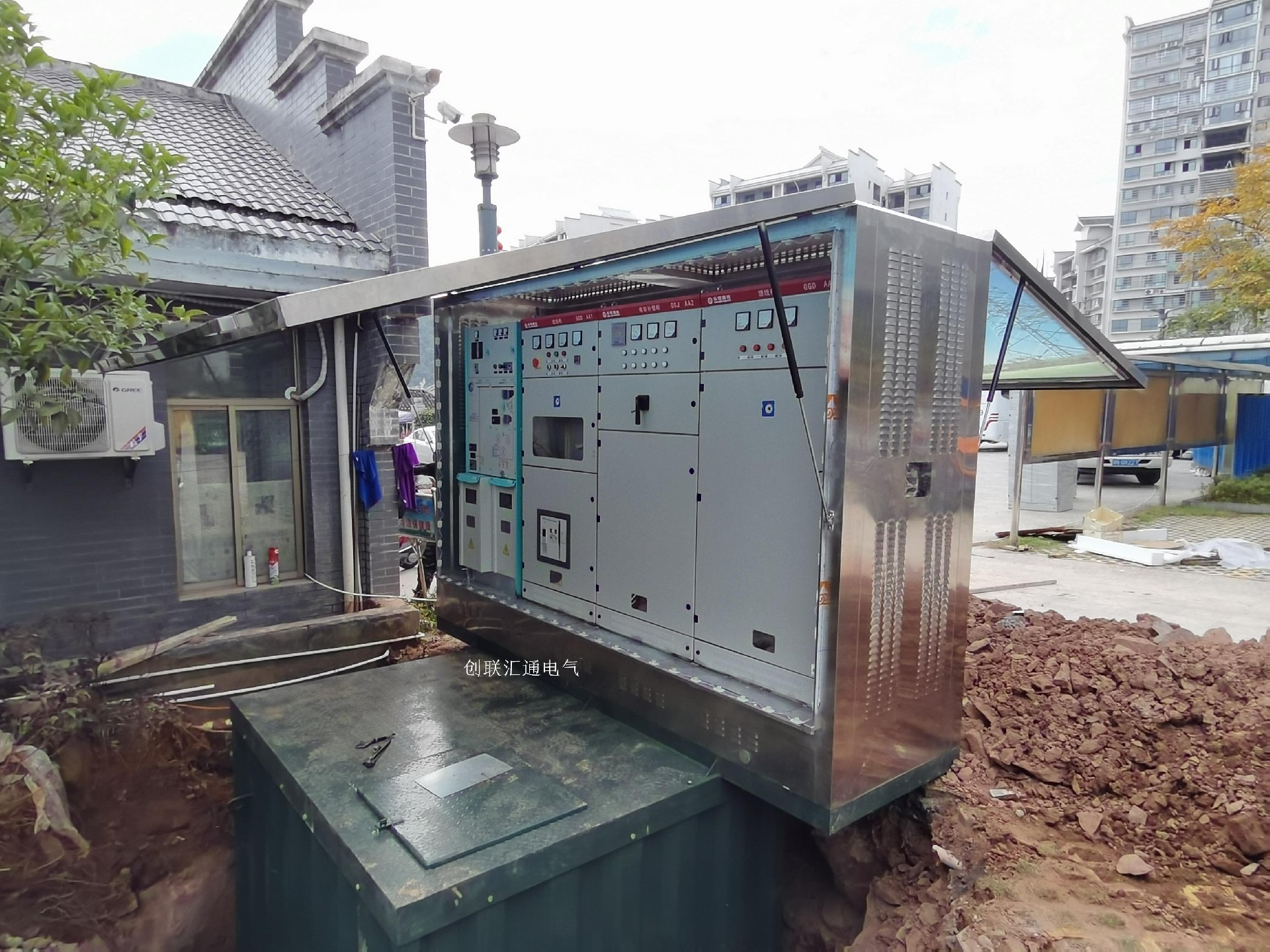

地埋式变压器预制式地坑箱图

二，预制式地坑主要技术参数

1、地坑采用板厚≥ 6mm的钢板冲压成型。

2、预制式地坑采用整体热镀锌处理。

3、地坑盖采用水泥预制板，并设有可打开的检修孔。

地埋式箱变高压开关设备图

三，高压开关设备主要技术参数

1 、额定电压：12kV

2 、额定频率：50Hz

3 、额定电流：630A

4 、额定短时耐受电流：20kA/2s

5、额定峰值耐受电流：50kA

6、额定短路关合电流：50kA

7、额定工频耐受电压（相对地 /断口） ：42/48kV（1min）

8、额定冲击耐受电压（相对地 /断口） ：75/85kV

9、防护等级：IP34

地埋式箱式高压开关设备图

四，高压开关设备主要技术参数

1、额定电压：400V

2 、额定频率：50Hz

3 、主回路额定电流：100A～2000A

4 、额定短时耐受电流：15kA、30kA

5、额定峰值耐受电流：30kA、63kA

6、防护等级：IP34
