10kv全埋式箱式变电站设计

随着城市建设的加快和人民生活水平的提高，部分城市电网负荷逐年增加。这种情况给繁华、人口密集的商业中心的配电设施安装带来了严峻的挑战。同时，由于政府对城市规划建设的重视，箱式变电站的选址一直是一个严重的问题。

随着一些城市中心用电负荷的不断增加，原有的低压配电网有一定比例无法满足当前负荷的需求，而在一些城市，由于土地稀缺，无法提供合适的配电网安装位置。针对以上问题，介绍了结构紧凑、安装方便、运行可靠、节约能源、占地少的地埋式变电站。然而，地下埋设存在着防腐、防水、制冷、通风等一系列严重问题。

本文设计了一种由埋地箱、高压供电系统、低压配电系统、变压器和智能控制系统组成的10kv全埋地箱式变电站。首先，介绍了全埋式变电站的总体设计和关键设备。然后，对本次设计的防水、排水、通风、降温等对策进行了分析。此外，通过实例分析，与传统箱式变电站相比，全埋式变电站在降低线路损耗和减少低压馈电电缆方面表现更好。

顶部:通风孔具有有效的防雨、防水能力;侧面:用防水混凝土材料对侧面进行表面处理，使水不能从侧面渗透;底部:埋地变压器安装防水混凝土支座，支座高度高于基坑底部300mm。通常情况下，从地下流入坑内的水会进入底座下方的环形通道，这样就不会浸没埋地变压器。在地基底部铺上沙卵石，这样水就能更快地渗入地下。埋地式变压器在水中浸没0.5m以上一定时间也可运行。它可以抵御洪水，可以有效地提高供电系统的可靠性。但为保证变压器安全可靠运行，建议在汛期及长时间强降雨、雨季后检查坑内积水情况。如果有太多的水，应进行抽水和清洗。

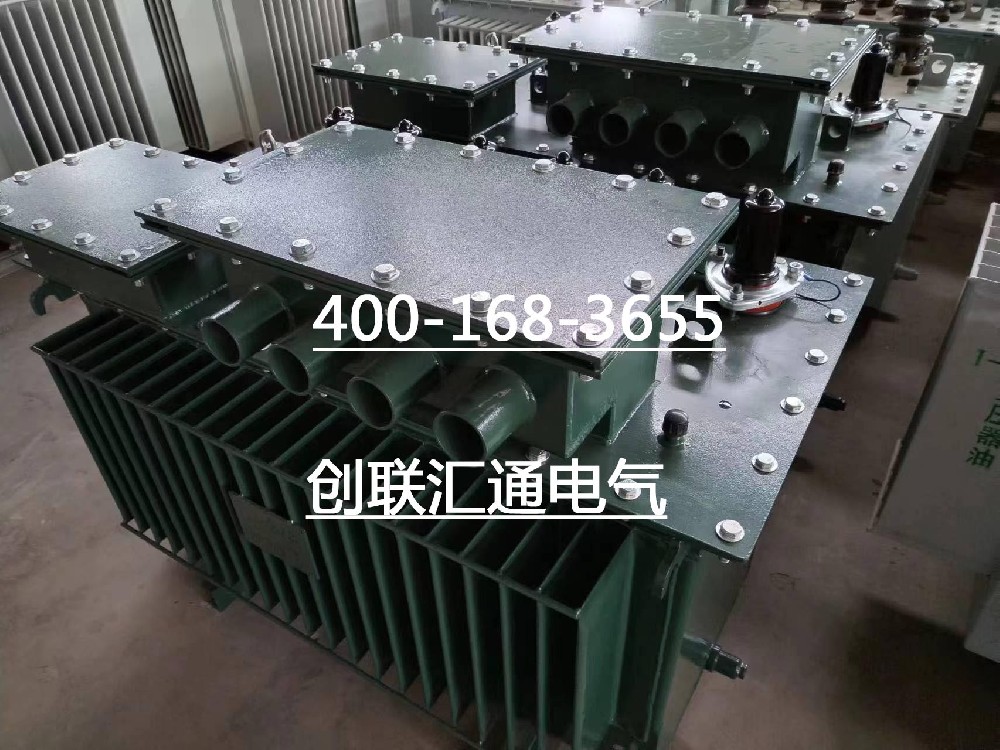

地埋式变压器温升控制措施可通过以下四种途径来保证:变压器低温温升设计，将油温控制在45K左右，远低于国际规定的60K;设计思路如下:热负荷与损耗成正比。与GB6451-1999相比，空载损耗降低30%，负载损耗降低15%;与系列9相比，空载损耗降低20%，因此热负荷很低。采用环烷变压器油，使油介质在极低温度下自由流动，无需添加添加剂。此外，良好的粘时特性保证了油在温度升高时的加速流动，保证了产品良好的冷却能力。埋地式变压器油箱的冷却主要依靠辐射。热总是以波的形式从加热器向周围较低温度的介质辐射。辐射能取决于加热器的温度、形状和表面颜色。因此，地埋式变压器采用扁平油箱和板式散热器来增强辐射。表面处理:由于地埋式变压器安装在寒冷的地下，采用特殊的表面处理技术，保证了良好的热辐射能力
