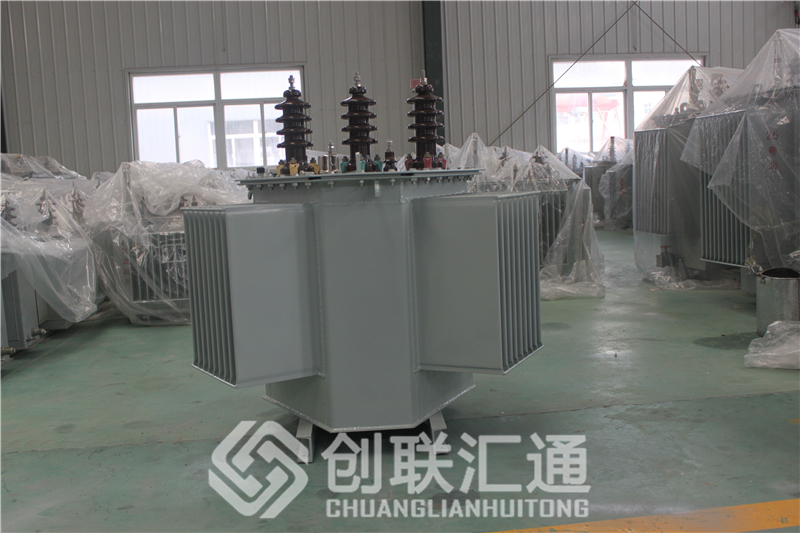

非晶立体卷铁心变压器

立体卷铁心变压器节能效果突出、产品结构优势明显。经过十几年的研发，我国制造的立体卷铁心变压器结构设计合理，与传统的叠铁心变压器相比，具有节能、节材、噪音小、性能稳定等诸多优点。

非晶合金变压器的空载损耗仅为S13硅钢立体卷铁心配电变压器的一半，节能效果更加明显。立体卷铁心在结构上和制造工艺上与叠片式铁心完全不同，与平面卷铁心也有较大差别：相同的心柱横截面面积；相同的窗高尺寸；相同的心柱中心距。

什么是非晶立体巻铁心变压器？

立体卷铁心是一种卷绕式铁心。整个铁心是由三个完全相同的单框拼合而成，拼合后的等边三角形立体结构稳定性好，铁心机械强度高，三相受力一致，使器身抗短路能力增强，拼合后的铁心的三个心柱呈等边三角形立体排列。

现有的非晶合金变压器的铁心结构方式主要有两种，一种是四框五柱式，一种是三框三柱式，这两种结构的非晶合金铁心都是采用开口平面卷铁心结构，线圈的横截面呈矩形，主要是因为非晶合金铁心柱横截面是矩形。

由于铁心柱和线圈横截面都是矩形，造成了其抗突发短路的能力下降，必须采取结构加强及压装工艺等弥补措施，且由于采用平面卷铁心结构，接缝多造成噪音的增加。

虽然这些问题通过增加原材料的投入及器身结构的加强等措施能够得到解决，但是综合成本的上升对非晶合金变压器的大量推广应用造成了不利的影响。

体卷铁心变压器在相同条件下具有较低的噪声和较强的抗突发短路能力，并可有效减小变压器体积及重量，降低生产和运行成本。

因此，研究综合了上述两种变压器优势的非晶合金立体卷铁心变压器具有广泛的应用前景和明显的社会经济效益。
