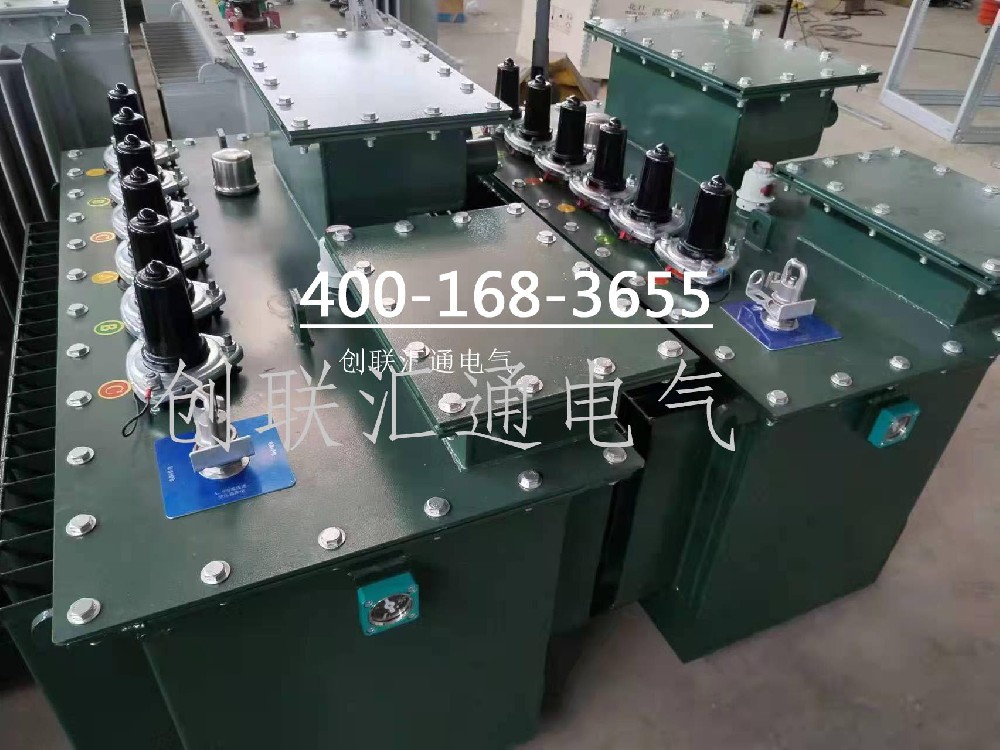

什么是变压器的三绕组

在一些高额定变压器中，除了一次绕组和二次绕组外，还使用一个绕组。除了初级绕组和次级绕组外，这个附加的绕组称为变压器的第三绕组。由于有这第三个绕组，所以变压器称为三绕组变压器或3绕组变压器。

变压器中采用三次绕组的优点

在电力变压器中提供三级绕组，以满足下列一种或多种要求，它减少了由于三相负载不平衡引起的初级不平衡。它重新分配故障电流的流动。

有时需要在主次级负载的基础上再加一个不同电压等级的辅助负载。这种二次负载可以从三绕组变压器的三绕组中提取。

在三绕组变压器中，三绕组以三角形式连接，有助于在线路到中性点短路时限制故障电流。

变压器三绕组稳定

星形变压器由三个单单元组成或一个具有5肢铁心的单单元组成，对线路和中性点之间的不平衡负载流动提供高阻抗。这是因为在这两种变压器中，不平衡磁通的磁阻返回路径都很低。若任一变压器绕组有N匝，磁路磁阻为RL，则:式中，I和Φ为变压器中的电流和磁通。

换句话说，在三相系统中，在线路和中性点之间对不平衡电流的流动提供了很高的阻抗。三相系统中任何不平衡电流都可以分为三组分量，同样也可以分为正序、负序和零序分量。零序电流实际上是三线共相电流。若各线路共相电流为Io，则通过变压器二次侧中性点的总电流为in = 3.Io。这个电流不能被一次电流平衡，因为零序电流不能通过孤立的中性点星形连接的一次电流。因此，次级侧的上述电流在磁芯中建立了磁通量。正如本章前面所讨论的，零序磁通在一组单相单元和五肢磁芯中具有低磁阻路径;提供给零序电流的阻抗非常高。变压器的三角形连接三绕组允许零序电流在其中循环。这个三角形绕组中的循环电流平衡了不平衡负载的零序分量，从而防止了变压器铁心中不必要的不平衡零序磁通的发展。简而言之，在星-星-中性点变压器中放置三次绕组可以大大降低变压器的零序阻抗。

变压器三绕组的额定值取决于它的用途。如果需要提供额外负载，则根据负载确定其绕组截面和设计理念，并在其端子上三相死短路，电流来自高压和中压两侧。

如果仅用于稳定目的，则必须从热学和机械方面考虑其截面和设计，因为在各种故障条件下，短时间故障电流是最严重的，单线到地故障。
